Господа, может кто подскажет. Тюнер в компе стоит давно. Тыщу лет не пользовался, хотя раньше все работало. Понадобилось отцифровать пару кассет. Все было подключено ранее, ничего не менял. Включил кассету. Видео нет совсем (черный экран), звук еле пробивается (тихо и бешеное эхо). Шнур менял на подобный (думал может в нем дело) результат тот же. Посоветуйте откуда начинать разбираться. Может в настройках что не так. Видеомагнитофон Панасоник подключен через тюльпаны в переходник на S-video.

Для начала показывайте свои фотки шнура, как это всё воткнуто, модель тюнера…

Это как с композитного выхода(240х320 разрешение приблизительное) получаете S-video(приблизительно 480х640)сигнал?Звук моно в настройках во вкладке НЧ входы псевдостерео

Dyudyuka1975, я не настоящий сварщик, можно поподробнее что не так? Раньше все работало по этакому подключению...

Именно с этими же проводами и переходниками?
Такое вот подозрение что переходник не родной или воткнуты провода не правильно.

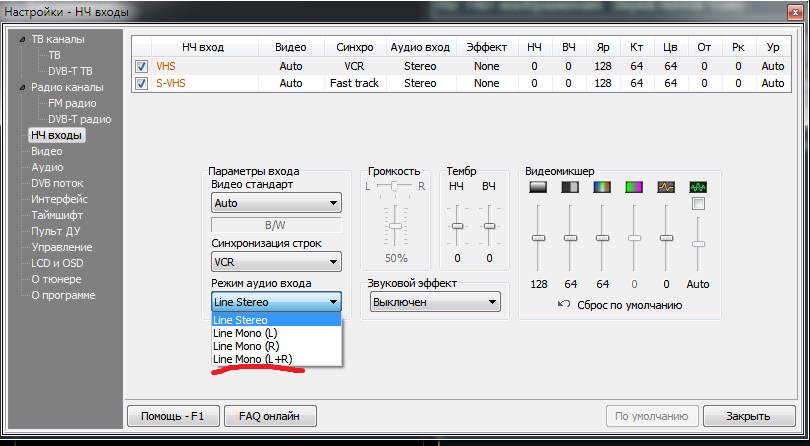

Жёлтый к жёлтому,красный и белый соответственно.Поскольку у вас моно то аудио выход вставляете в любой тюльпанчик кроме жёлтого.и выставить настройки как в скрине.Раньше сомневаюсь что это так могло работать поскольку S video это не супер видео,а separate-раздельный, то есть отдельно яркость и цветность.В лучшем случае у вас ч\б картинка могла быть.

А мы же не знаем что у него за тюнер? S-Video может быть и не S-Video а штатный бехолдеровский адаптер (как например у T8).

f2065,так и камера у dv.Вот его тема которую он не смог найти и сделать выводы

Ну если тюнер у него тот же - то тогда вообще переходник с авито - абсолютно лишний…
Надо родной адаптер от тюнера брать, и втыкать у него в жёлтый и белый тюльпаны провода от видика.

Главный инженер,на данный момент как я понял вы с цифровой камеры перезаписалина на 2 или 4 головочный монофонический видик homevideo и пожелали снова сделать видео цифровым и смотреть на телеке с другом формате.Ну да ладно :на видике тюльпаны должны выходить(out) белый это аудиоканал,жёлтый видео сигнал в переходник бехолдеровский соединять согласно цвету.Если проэксперементируете с камеры захватить то наилучший вариант это цифровой захват,если он не возмможен то S-video от камеры в переходник бехолдера тоже в гнездо S-video это видео сигнал ,а белый и красный аудиоканалы и захваченное видео будет со стерео звуком.Вот на примере виртуал дуб или других видередакторов windvd creator,pinnacle или как осейчас называется.
Если не трудно выложите задний вид системника посмотреть какие у вас выходы с материнки.

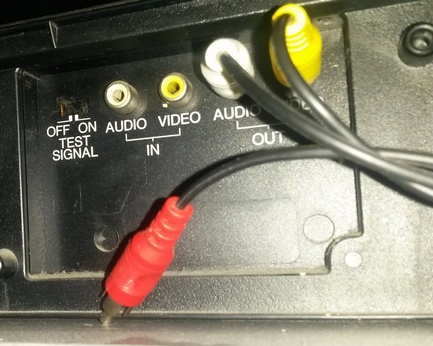

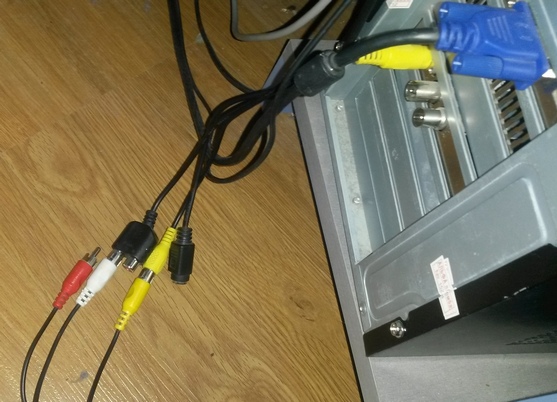

Господа, простите, что ввел в заблуждение. Не чем было сфотографировать и выдрал с инета картинки, как мне показалось очень похожие. Вот родные. Ну и, конечно, это не С-видео, а разъем бехолдера. Еще раз: что сделано не так?

В бехолдере нажать 2 кнопкой мыши на A/V и убедится что там выбран пункт Composite.

Проверить контакты в DIN-разъёме, вероятно нет контакта земли (окислился или не прижимается).
http://beholder.ru/support/connect/

Проверить работу именно этого видеовыхода при помощи заведомо рабочего телевизора. Может просто у видака неисправность.

Господа, всем спасибо. Оказался плохой контакт штатного адаптера с тюнером. Покачав его немного в гнезде, я добился желаемого результата. Изображение появилось:) Тема закрыта
