Есть тв тюнер 6-й серии с разъемом Mini din 6pin (ps/2), но нет к нему комплектного шнура. (Очень зря не сделали отдельный разъем svideo и тюльпан)
Хочу к нему подключится через скарт видеомагнитофона по svideo.

Спаял следующим образом:
13 и 17 пины скарта соединил вместе и припаял к GND mini din 6 pin.
15 пин скарт припаял к D5
20 пин скарт припаял к D8

Соединения прозвонил, все в порядке.
В итоге не работает, идут какие-то полосы и все.

Правильно ли я указал схему соединения?
Может 21 пин скарта нужно соединить с GND mшni din 6pin?
Если взять переходник scart на тюльпаны и svideo, на нем есть переключатель направления сигнала in/out, может в моем случае тоже надо как-то показать направление сигнала?

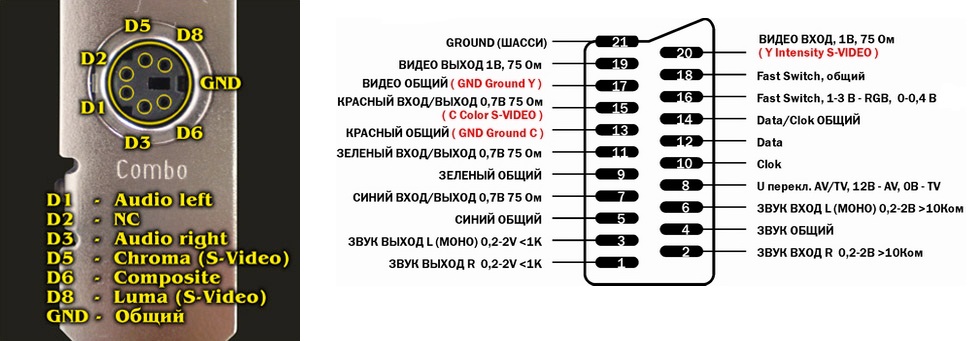

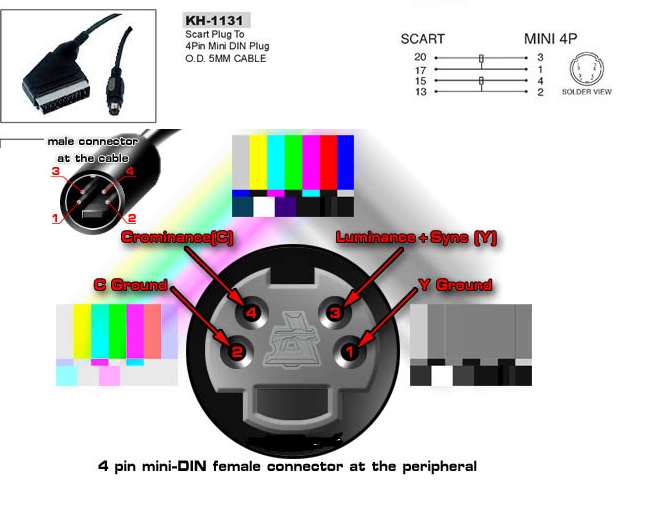

Схема распиновки скарт и Mini din 6pin (ps/2), а также svideo во вложенном файле.

Oke, а какая стоит задача? Нужно оцифровать видеокассету?
А есть ли уверенность в том, что магнитофон умеет выдавать сигнал S-Video, и что именно на эти контакты Scart?

Какая модель магнитофона? Может быть вывод S-Video сигнала необходимо сначала включить где-нибудь в меню магнитофона? (Или каким-нибудь переключателем.)

Странно то, что на картинке с распиновкой Scart задействован 20 контакт, который является входом. Скорее это должен был бы быть 19 контакт (выход).

Нужно попробовать вот что:

1) Задействовать в меню, или кнопкой на магнитофоне вывод S-Video сигнала.
2) Для начала подать только яркостную составляющую сигнала (Y), чтобы получив видеосигнал без цвета, убедиться, что включился именно режим S-Video. Если будет цветное изображение, то тогда это композитный сигнал, а не S-Video.
3) Если видеосигнала не будет, то попробовать снять его с 19 ноги SCart.

Как-то так.

Добавлено
Уточню на всякий случай. Проверяя, S-Video это сигнал или нет, подавать яркостную его составляющую (Y) нужно на композитный вход телевизора.

Demod Вы правы должен быть не 20, а 19 пин. Сейчас прозвонил переходник скарт на av и svideo там задействован 19, а не 20 пин.
Перепаял кабель и все заработало.
Спасибо.
