Разводка коннекторов

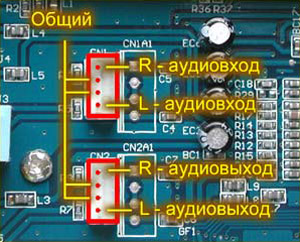

Разводка аудиоконнекторов, установленных на плате ТВ-тюнеров BeholdTV 401/403/403 FM

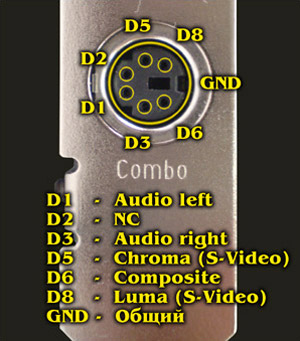

Разводка комбинированного A/V-входа (разъём MiniDIN 6PIN) моделей тюнеров Behold TV 6-ой, 7-ой серии и Behold TV INTRO

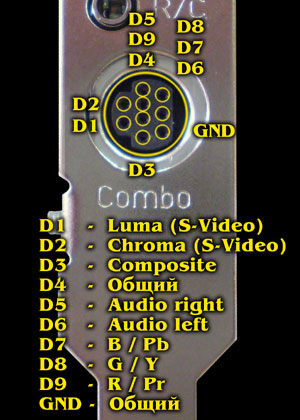

Разводка комбинированного A/V-входа (разъём MiniDIN 9PIN) моделей тюнеров Behold TV H8/A8

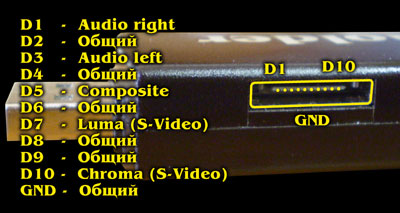

Разводка комбинированного A/V-входа (разъём PCMCIA 10PIN) моделей тюнеров Behold TV Wander/Voyage/Columbus

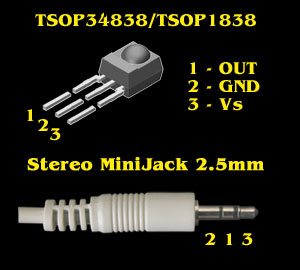

Распайка IR-сенсора моделей тюнеров серии 4хх-5хх (датчик Vishay TSOP1838 – 38kHz, 5V) и моделей тюнеров серии 6хх, 7х, 8х (датчик Vishay TSOP34838 – 38kHz, 2.5-5.0V)

02.12.10
